Актуаторы и колонны с максимальным усилием:



Актуаторы для мебели
01DS20




По запросу поставляется с беспроводным или проводным управлением.

Актуатор 01DS20

Технические характеристики:
Серия 01DS20
Напряжение питания 12/24 В пост. ток
Максимальная нагрузка 2000Н(толкание) / 1500Н (втягивание)
Максимальная скорость 8.4 мм/с
Максимальная скорость при полной нагрузке 6 мм/с
Длина хода 30~300мм (доступны другие длины)
Рабочий цикл 10%


Компактный актуатор
Алюминиевые защитная и телескопическая трубки
Предустановленные концевые выключатели



Опции:
  • Датчик Холла
  • Потенциометр
  • Только усилие толкания
  • Опционально передний/задний крепеж, возможно индивидуальное изготовление

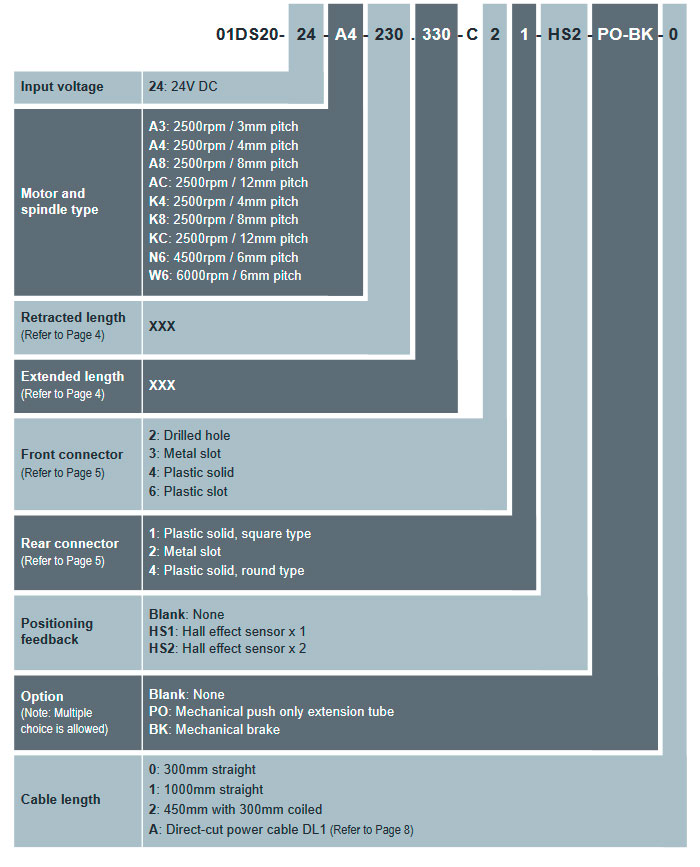

Обозначение
01DS20- 24-

Напряжение
12: 12 В пост. ток
24: 24 В пост. ток
A4

Скорость/нагрузка
A4
172.222

A . B
A: Длина во втянутом состоянии
B: Длина в выдвинутом состоянии

Ход = B - A
C 1 1

1: передний крепеж
2: задний крепеж
HS.PO..

Опции
HS: Датчик Холла x 1
HS2: Датчик Холла x 2
PO: Только усилие толкания



Стандартное исполнение
Ход 30-300 мм
Длина во втянутом состоянии Ход+122
Длина в выдвинутом состоянии Длина во втянутом состоянии + Ход


Актуатор 01DS20 чертеж


C передним крепежом
Ход 30-300 мм
Длина во втянутом состоянии Ход+148
Длина в выдвинутом состоянии Длина во втянутом состоянии + Ход


Актуатор 01DS20 чертеж Актуатор 01DS20 чертеж



Скорость/нагрузка Потребляемый ток/нагрузка
Актуатор 01DS20 Актуатор 01DS20
