Штоковый актуатор 01FS70


 Применение: мебельное

01FS70 - это актуатор, развивающий большое усилие в мебели с электроприводом, особенно для боковых нагрузок на актуатор, например кресел. Много совместимых блоков управления.

По запросу поставляется с беспроводным или проводным управлением.

Штоковый актуатор 01FS70


Технические характеристики актуатора:

Cерия01FS70
Напряжение питания12;24 В постоянный ток
Максимальная нагрузка7000 Н - толкание; 5000 Н - втягивание
Максимальная скорость4.2 мм/с
Длина хода100; 150; 200; 250; 300 мм
Рабочий цикл10%


Дополнительные характеристики актуатора:

  • IP43
  • Предустановленные концевые выключатели

Опции актуатора:

  • Скорость до 22 мм/с
  • Датчик Холла
  • Работа только на выдвижение
  • Ручной привод

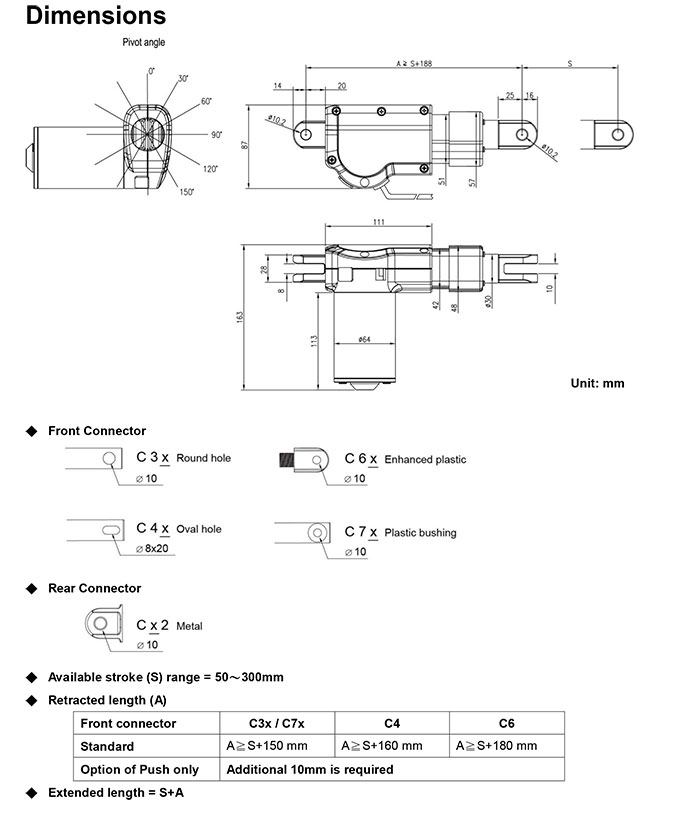

Чертеж актуатораЧертеж актуатора 01FS70

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз-
начение
Максимальная нагрузкаСкорость Ток
толка-
ние, Н
втягива-
ние, Н
без нагрузки, мм/с при полной нагрузке, мм/с без нагруз-
ки, А (24В)
при полной нагруз-
ке, А (24В)
01FS70-24-A4-XXX.XXX-CXX-XXX 7000 5000 3.9 2.9 0.3 2.8
01FS70-24-A6-XXX.XXX-CXX-XXX 5000 4000 5.8 4.2 0.3 2.8
01FS70-24-A8-XXX.XXX-CXX-XXX 4000 3500 7.7 5.7 0.3 3.2

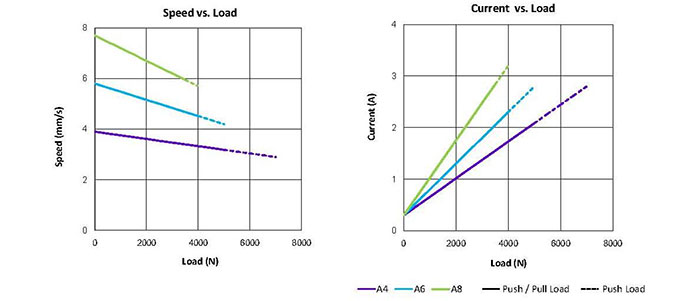

Графики скорость/нагрузка и потребляемый ток/нагрузка для для актуатора 01FS70 01FS70

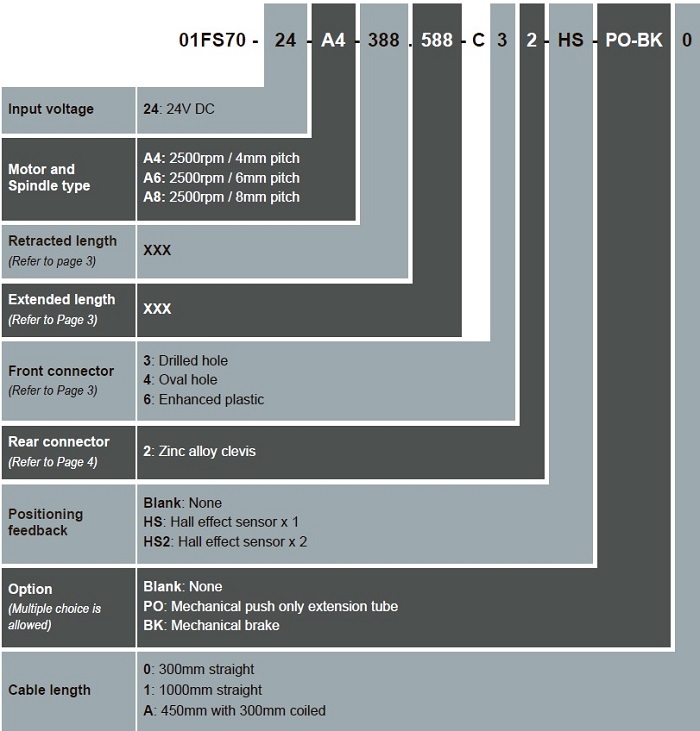

Расшифровка обозначения актуатора
Расшифровка обозначения актуатора 01FS70
