Штоковый актуатор 01NJ33

Применение: мебельное

Актуатор 01NJ33 обладает небольшими размерами, максимальным усилием 6000Н и удовлетворяет требованиям к низкому уровню шума. Он может быть оснащен двойным датчиком Холла в качестве обратной связи для позиционирования.

Технические характеристики актуатора:

Cерия	01NJ33
Напряжение питания	24 В постоянный ток
Длина хода	50-300 мм
Рабочий цикл	10%
Рабочие температуры	-20 °С ~ 65 °С

Дополнительные характеристики актуатора:

Скорость при полной нагрузке: 2.9 мм/с (типовое значение при нагрузке @ 6000Н)
Максимальная скорость без нагрузки: 8.2 мм/с (типовое значение)
Класс защиты: IP42
Предустановленные концевые выключатели
Опция «только толкание» (нефиксированный шток привода, работа только на выталкивание)
Уровень шума: не более 48дБ

Опции актуатора:

Двойной датчик Холла в качестве обратной связи для позиционирования.

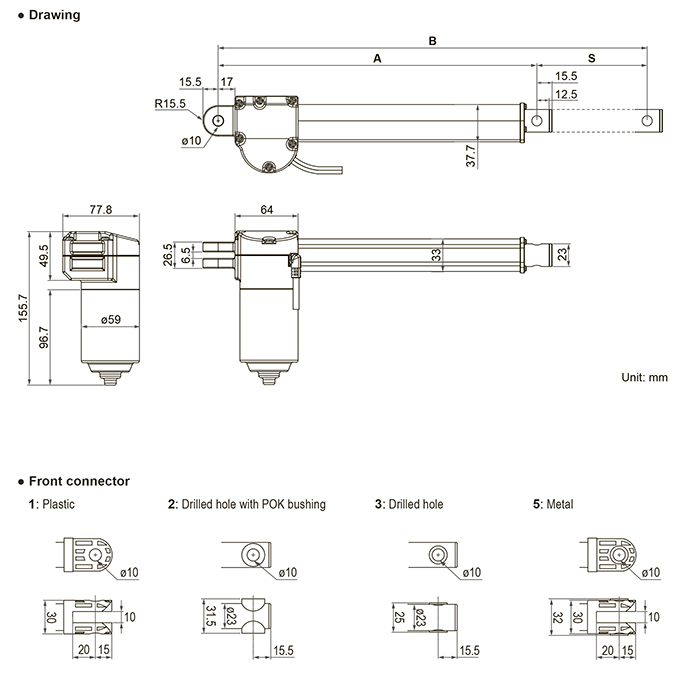

Чертеж актуатора

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз- начение	Максимальная нагрузка		Скорость		Ток
Обоз- начение	толка- ние, Н	втягива- ние, Н	без нагруз- ки, мм/с 24B	при полной нагруз- ке, мм/с 24B	без нагруз- ки, А (24В)	при полной нагруз- ке, А (24В)
01NJ33-24D A4-XXX.XXX-XXXXP0X	6000		4.20	2.90	0.80	3.40
01NJ33-24D A8-XXX.XXX-XXXXP0X	3000		8.20	5.50	0.80	2.80

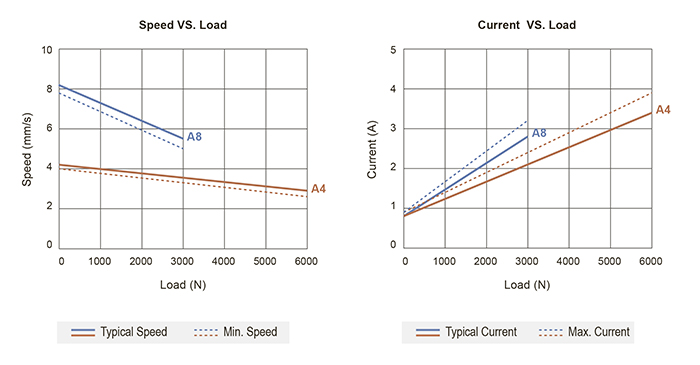

Графики скорость/нагрузка и потребляемый ток/нагрузка для для актуатора 01NJ33 01NJ33

Расшифровка обозначения актуатора

Брошюра с техническими данными (pdf), EN, V=325 кБ
