Штоковый актуатор 01KS3L

Применение: промышленное

Актуатор 01KS3L - это компактный актуатор с бесщеточным электродвигателем постоянного тока. Его отличает рабочий цикл до 80% и большой ресурс, две характеристики, выделяющие этот актуатор на фоне обычных актуаторов с бесщеточным двигателем. В дополнение, размеры и динамические характеристики похожи на актуатор 01KS3.

Технические характеристики актуатора:

Cерия	01KS3L
Напряжение питания	24; 33 В постоянный ток
Максимальная нагрузка	1000 Н - толкание; 1000 Н - втягивание
Максимальная скорость	20.7 мм/с
Длина хода	100; 150; 200; 250; 300 мм
Рабочий цикл	80%
Рабочие температуры	-20 °С ~ 65 °С

Дополнительные характеристики актуатора:

IP20
Серый алюминий
Уровень шума - не более 60 дБ
Предустановленные концевые выключатели

Чертеж актуатора

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз- начение	Максимальная нагрузка		Скорость		Ток
Обоз- начение	толка- ние, Н	втягива- ние, Н	без нагрузки, мм/с	при полной нагрузке, мм/с	без нагруз- ки, А (24В)	при полной нагруз- ке, А (24В)
01KS3L-2433-10-XXX	250	250	20.7	17.5	0.4	1.3
01KS3L-2433-40-XXX	1000	1000	5.7	5.1	0.3	1.3

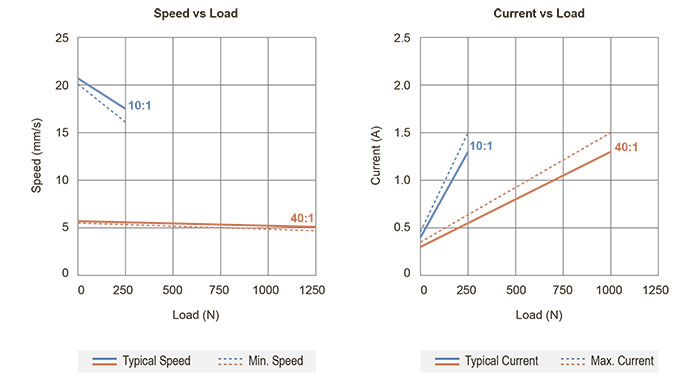

Графики скорость/нагрузка и потребляемый ток/нагрузка для для актуатора 01KS3L

Расшифровка обозначения актуатора

Брошюра с техническими данными (pdf), EN, V=947 кБ
