Актуаторы и колонны с максимальным усилием:

Штоковый актуатор 01NJ35

Применение: промышленное

01NJ35- это прочный умный актуатор с усилием до 10 000 Н и защитой от влаги класса IP69K. Встроенная плата управления имеет функцию контроля напряжения питания и силы тока. Существуют различные варианты версии управления для соответствия системе управления пользователя. Актуатор 01NJ35 - хороший выбор для применения в сельском хозяйстве, строительстве и для автоматизации производства.

Технические характеристики актуатора:

Cерия	01NJ35
Напряжение питания	24 В постоянный ток
Максимальная нагрузка	10000 Н - толкание; 10000 Н - втягивание
Длина хода	100-100 мм
Рабочий цикл	15%
Рабочие температуры	-40 °С ~ 80 °С
Статическая нагрузка	18000 H

Дополнительные характеристики актуатора:

Максимальная скорость без нагрузки: 40 мм/с (типовое значение)
Скорость при полной нагрузке: 8 мм/с (типовое значение при нагрузке @10,000 Н)
Возможность ручного управления
Удлинитель из нержавеющей стали
Класс защиты: IP66 (динамическая) и IP67 / IP69K (статическая)
Встроенные концевые выключатели
Различные варианты версии управления для соответствия системе управления пользователя
Контроль напряжения питания и силы тока
Плавный старт/стоп

Опции актуатора:

Плата управления слаботочными сигналами.
Плата SAE J1939 CAN Bus.

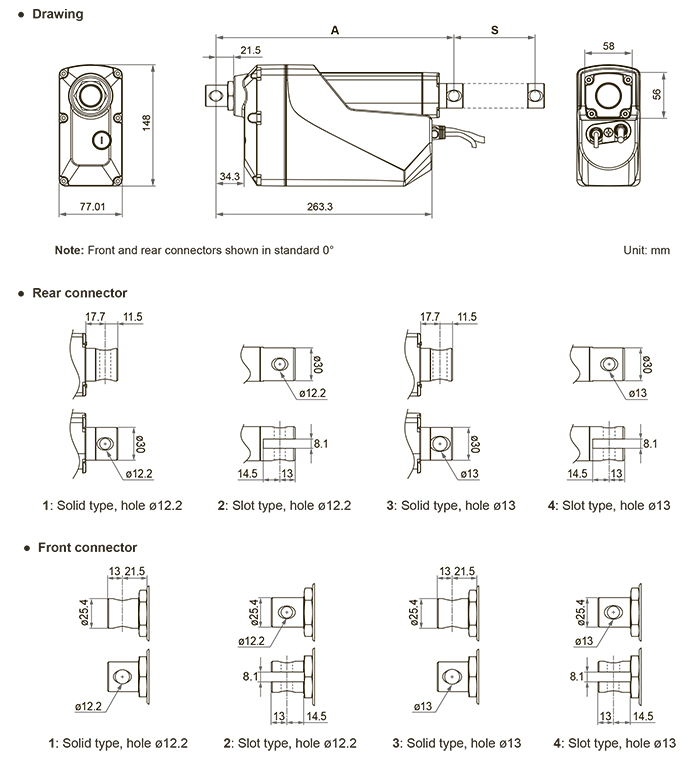

Чертеж актуатора

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз- начение	Максимальная нагрузка		Скорость		Ток
Обоз- начение	толка- ние, Н	втягива- ние, Н	без нагруз- ки, мм/с 24B	при полной нагруз- ке, мм/с 24B	без нагруз- ки, А (24В)	при полной нагруз- ке, А (24В)
01NJ35	2600	2600.00	40.00	29.00	1.50	9.00
01NJ35	4500	4500.00	24.00	17.00	1.50	9.00
01NJ35	6800	6800.00	18.00	13.00	1.50	10.00
01NJ35	10000	10000.00	11.00	8.00	1.50	9.00

Графики скорость/нагрузка и потребляемый ток/нагрузка для для актуатора 01NJ35 01NJ35

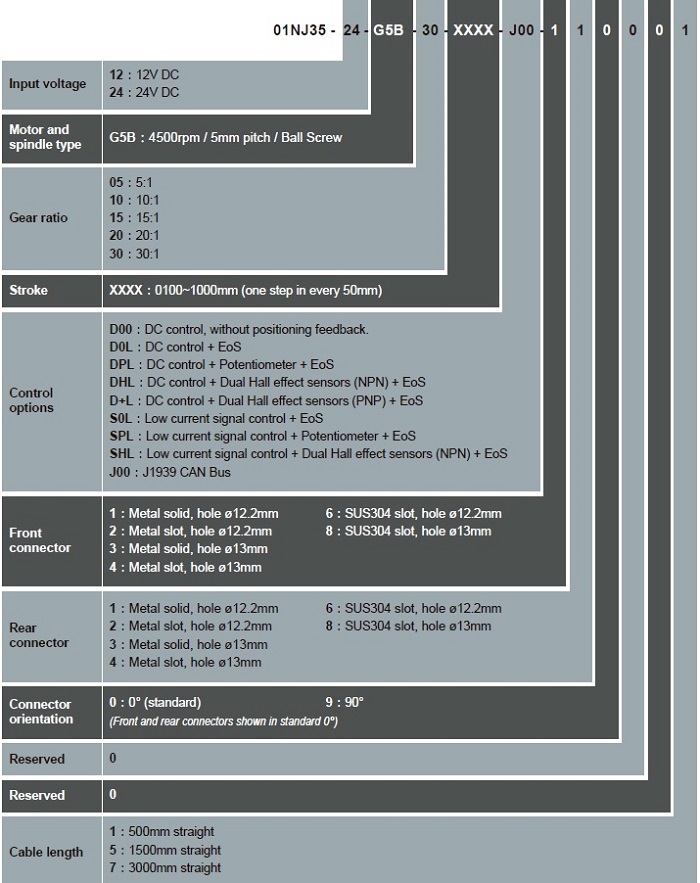

Расшифровка обозначения актуатора

Брошюра с техническими данными (pdf), EN, V=242 кБ
