Актуаторы
01UP5 ШВП




Актуатор 01UP5B

Технические характеристики:
Серия 01UP5 ШВП
Напряжение питания 115/230 В перем. ток
Максимальная нагрузка 7000Н (толкание)
Максимальная скорость 52.8 мм/с
Длина хода 102, 153, 203, 254, 305, 457, 610 мм
Передаточное число 5:1,10:1, 20:1, 30:1, 40:1
Рабочий цикл 25%
Температура работы -26 ° C ~ 65 ° C
Статическая нагрузка 13600Н


Шестерни изготовлены методом порошковой металлургии
Корпус из алюминиевого сплава
Защита от перегрузки (муфта)
Самоблокирующийся, не перемещается под действием веса груза
Двигатель защищен от температурных перегрузок
Стальная телескопическая трубка
Класс защиты: IP54


Опции:
  • Потенциометр
  • Регулируемые концевые выключатели
  • Опционально передний/задний крепеж, возможно индивидуальное изготовление
  • Класс защиты: IP65

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз-
начение
Пе-
ре-
да-
точ-
ное чис-
ло
Мак-
симальная нагрузка
толкание / втягивание, Н
Скорость, мм/с Ток, А
115 В 230 В 115 В 230 В
без нагруз-
ки
при полной нагруз-
ке
без нагруз-
ки
при полной нагруз-
ке
без нагруз-
ки
при полной нагруз-
ке
без нагруз-
ки
при полной нагруз-
ке
01UP5-XXX-05-B-XXX 5:1 2500 52.8 40.8 43.5 29.0 2.8 3.5 1.8 1.8
01UP5-XXX-10-B-XXX 10:1 3500 26.5 22.9 21.8 17.5 2.8 3.1 1.8 1.8
01UP5-XXX-20-B-XXX 20:1 4500 13.1 11.8 10.8 9.3 2.7 2.7 1.9 1.9
01UP5-XXX-30-B-XXX 30:1 6000 8.7 7.9 7.2 6.3 2.7 2.7 1.9 1.9
01UP5-XXX-40-B-XXX 40:1 7000 6.6 6.0 5.4 4.9 2.7 2.7 1.9 1.9

Скорость / нагрузка

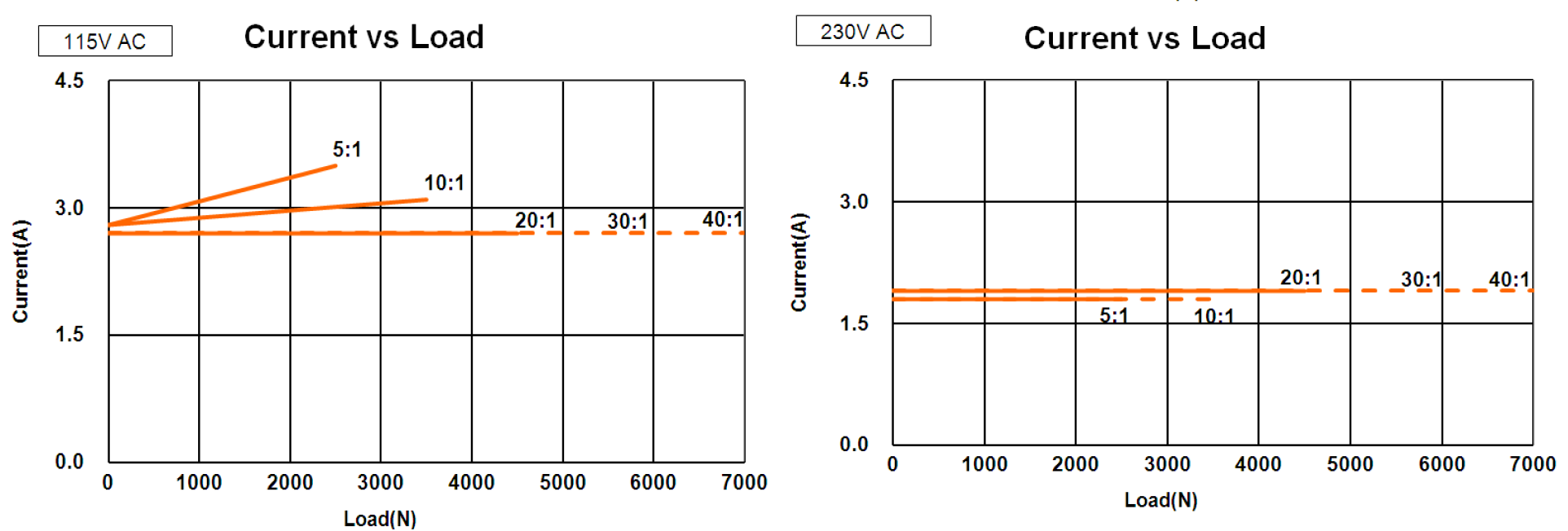

Потребляемый ток / нагрузка


Стандартное исполнение:
Ход (+-2,5мм) 102 153 203 254 305 457 610
Длина во втянутом состоянии (+-3,8мм) 302 353 404 455 506 735 888


Актуатор 01UP5B Стандартное исполнение - чертеж

С потенциометром
Ход (+-2,5мм) 102 153 203 254 305 457 610
Длина во втянутом состоянии (+-3,8мм) 342 393 444 495 546 775 928


С концевыми выключателями и потенциометром
Ход (+-2,5мм) 102 153 203 254 305 457 610
Длина во втянутом состоянии (+-5мм) 399 450 501 552 680 832 985


Актуатор 01UP5B с концевыми выключателями и потенциометром - чертеж

Расшифровка обозначения актуатора
Расшифровка обозначения актуатора 01UP5

Брошюра с техническими данными (pdf), EN, V=1.38 Mb
