Актуаторы и колонны с максимальным усилием:



Штоковый актуатор 01NS120



Временно не поставляется

 Применение: медицинское, мебельное

Актуатор 01NS120 - это мощный актуатор с низким уровнем шума, обеспечивающий усилие толкания до 12000Н. Он создан для применения в мебели и устройствах, используемых в медицине и домашнем уходе за больными, таких как медицинские регулируемые кровати и лифт для пациентов

По запросу поставляется с беспроводным или проводным управлением.

Штоковый актуатор 01NS120


Технические характеристики актуатора:

Cерия01NS120
Напряжение питания24 В постоянный ток
Потребляемый ток7.5 А
Максимальная нагрузка12000 Н - толкание; 6000 Н - втягивание
Максимальная скорость6.9 мм/с
Длина хода100; 400 мм
Рабочий цикл10%
Рабочие температуры5 °С ~ 40 °С


Дополнительные характеристики актуатора:

  • Предустановленные концевые выключатели
  • IPX4
  • Цвет: RAL 7035
  • Уровень шума менее 50 дБ
  • Максимальная скорость без нагрузки: 13 мм/с
  • Максимальная скорость при полной нагрузке: 10.5 мм/с

Опции актуатора:

  • Работа только на выдвижение (механически)
  • Работа только на выдвижение (электрически)
  • Датчик Холла
  • Класс защиты IPX6

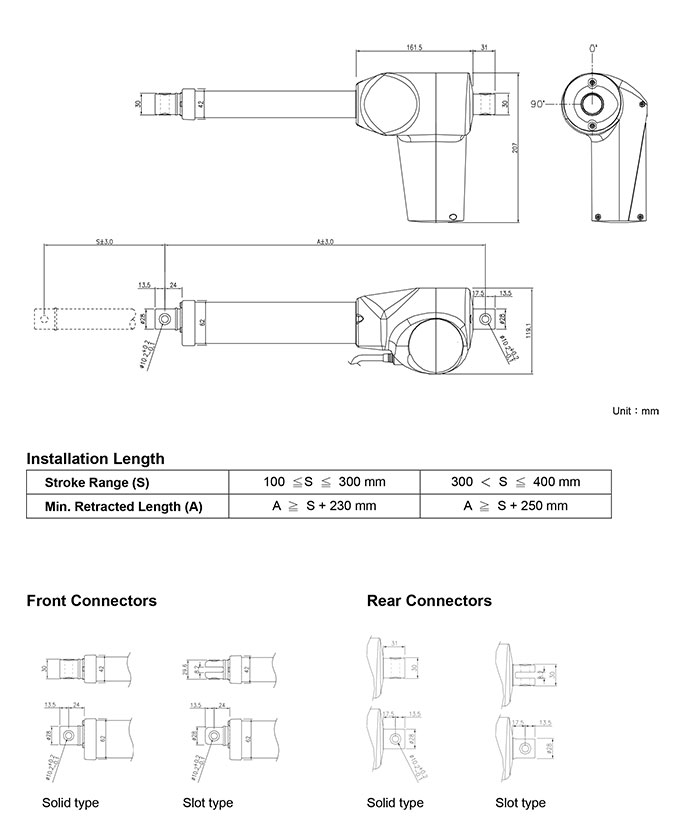

Чертеж актуатораЧертеж актуатора 01NS120

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз-
начение
Максимальная нагрузкаСкорость Ток
толка-
ние, Н
втягива-
ние, Н
без нагрузки, мм/с при полной нагрузке, мм/с без нагруз-
ки, А (24В)
при полной нагруз-
ке, А (24В)
01NS120-24E8-XXX.XXX-XXXXXXX 12000 12000 6.3 4.4 0.6 6.6
01NS120-24F8-XXX.XXX-XXXXXXX 12000 12000 6.9 5.2 0.9 7.5

Графики скорость/нагрузка и потребляемый ток/нагрузка для для актуатора 01NS120 01NS120

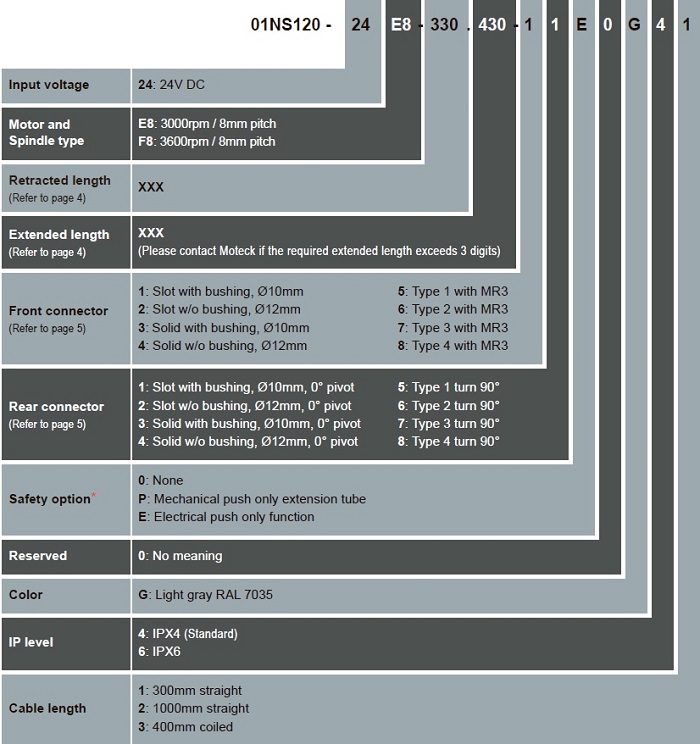

Расшифровка обозначения актуатора
Расшифровка обозначения актуатора 01NS120
