Штоковый актуатор 01NS80M


 Применение: медицинское

Мощный актуатор 01NS80M интегрирован с блоками управления и питания в одном корпусе. Также к нему можно подключать до 2 дополнительных актуаторов. Это тихий и водостойкий актуатор для медицинского применения, например подъемников пациентов, больничных кроватей и т.д.

Штоковый актуатор 01NS80M


Технические характеристики актуатора:

Cерия01NS80M
Напряжение питания24 В постоянный ток
Максимальная нагрузка8000 Н - толкание; 6000 Н - втягивание
Максимальная скорость8.2 мм/с
Длина хода60; 100; 150; 200; 250; 300 мм
Рабочий цикл10%


Дополнительные характеристики актуатора:

  • Предустановленные концевые выключатели
  • IPX4

Опции актуатора:

    скорость до 16 мм/с, IPX5 или IPX6, работа только на выдвижение

Чертеж актуатораЧертеж актуатора 01NS80M

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз-
начение
Максимальная нагрузкаСкорость Ток
толка-
ние, Н
втягива-
ние, Н
без нагрузки, мм/с при полной нагрузке, мм/с без нагруз-
ки, А (24В)
при полной нагруз-
ке, А (24В)
01NS80M-xxA6-xxx.xxx-xxx0xxx 8000 6000 6.2 3.8 0.5 5.4
01NS80M-xxA8-xxx.xxx-xxx0xxx 8000 6000 8.3 5.5 0.5 5.5
01NS80M-xxK8-xxx.xxx-xxx0xxx 3000 3000 16.6 11.8 1 5

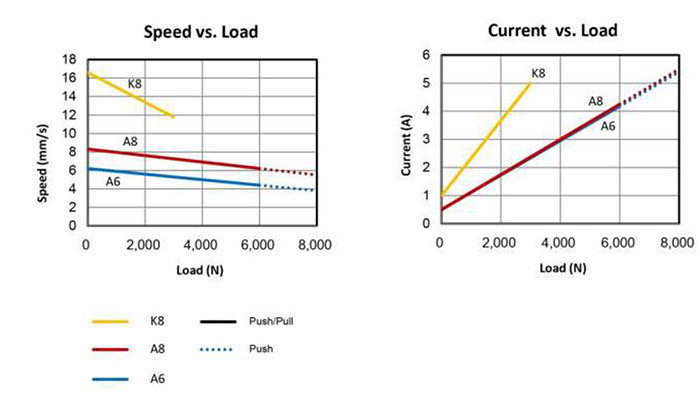

Графики скорость/нагрузка и потребляемый ток/нагрузка для для актуатора 01NS80M 01NS80M

Расшифровка обозначения актуатора
Расшифровка обозначения актуатора 01NS80M

Брошюра с техническими данными (pdf), EN, V=853 кБ
