Телескопическая колонна 01SKX1



 Применение: медицинское, мебельное

Телескопическая колонна 01SKX1 - это бесшумная и мощная трехсекционная подъемная колонна прочной конструкции, которая применяется в стоматологических креслах, больничных койках, функциональных медицинских столах, регулируемых столах с подъемным механизмом, регулируемых рабочих местах и т.д.

Она может работать как одна, так и в синхронизации (до 2-х систем). Специальный передаточный механизм обеспечивает плавное и быстрое движение колонны.

Телескопическая колонна 01SKX1


Технические характеристики телескопической колонны:
Cерия01SKX1
Напряжение питания24 В постоянный ток
Потребляемый ток4 А
Максимальная нагрузка2000 Н
Максимальная скорость13 мм/с
Длина хода400 мм
Рабочие температуры0 °С ~ 45 °С


Дополнительные характеристики телескопической колонны:
  • Усилие толкания - 2000H
  • Максимальная статическая грузоподъемность - 3000 Н
  • Вес: 9,7 кг
  • Размеры WxDxH, мм: 175x140x350-750
  • Изгибающий момент - 500 Нм (статический), 250 Нм (динамический)
  • Уровень защиты - IPX4
  • Уровень шума менее 50 дБ
  • Предустановленные концевые выключатели
  • Рабочий цикл - более 5 000 циклов или 4 млн. мм
  • Максимальная скорость без нагрузки: 18 мм/с
  • Максимальная скорость при полной нагрузке: 13 мм/с

Опции телескопической колонны:
  • Позиционирование с использованием датчика Холла
  • Защитная гайка
  • Специальные размеры или длина хода по запросу

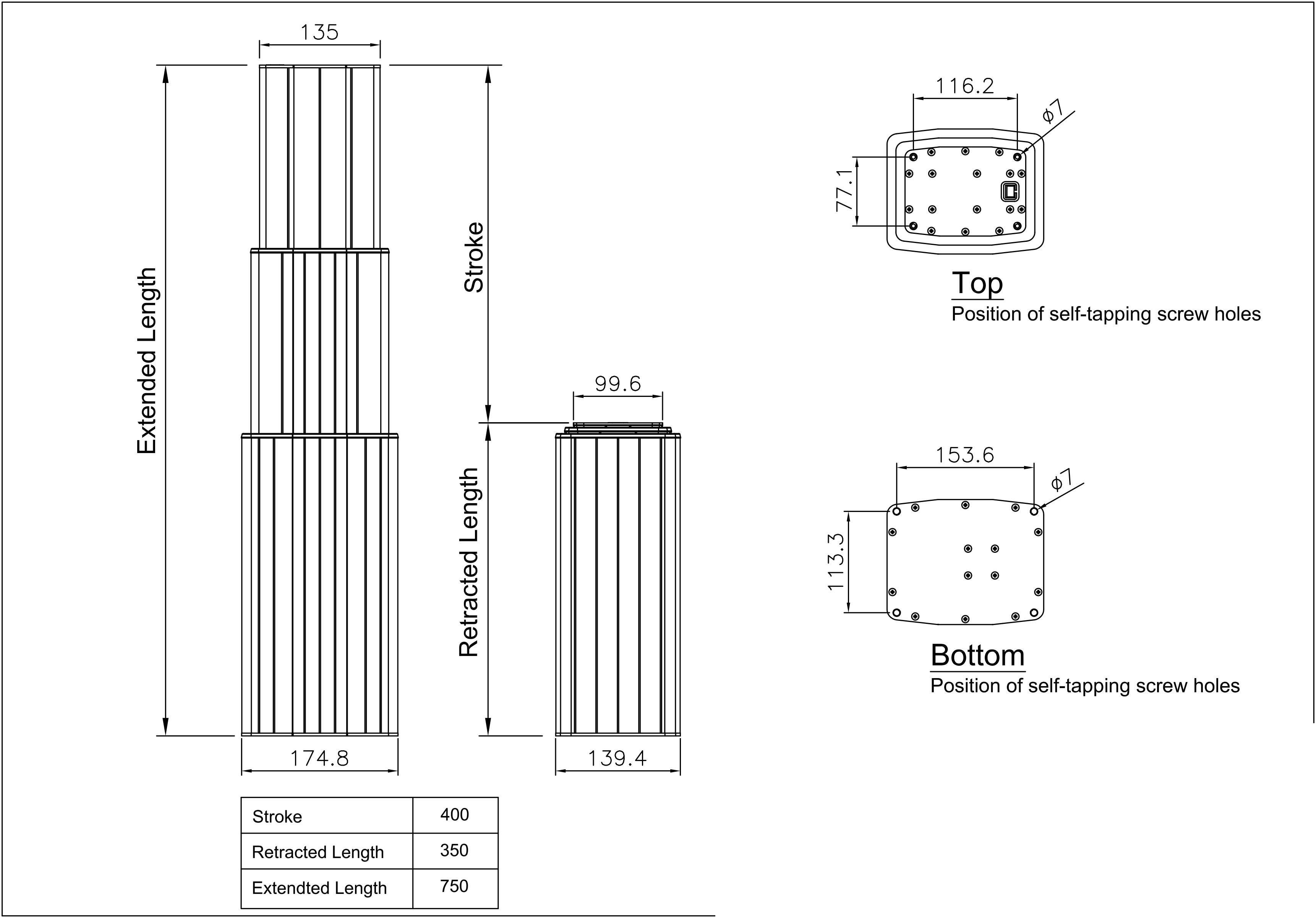

Чертеж телескопической колонныЧертеж телескопической колонны 01SKX1

Графики скорость/нагрузка и потребляемый ток/нагрузка для телескопической колонны
Графики скорость/нагрузка и потребляемый ток/нагрузка для для телескопической колонны 01SKX1 01SKX1

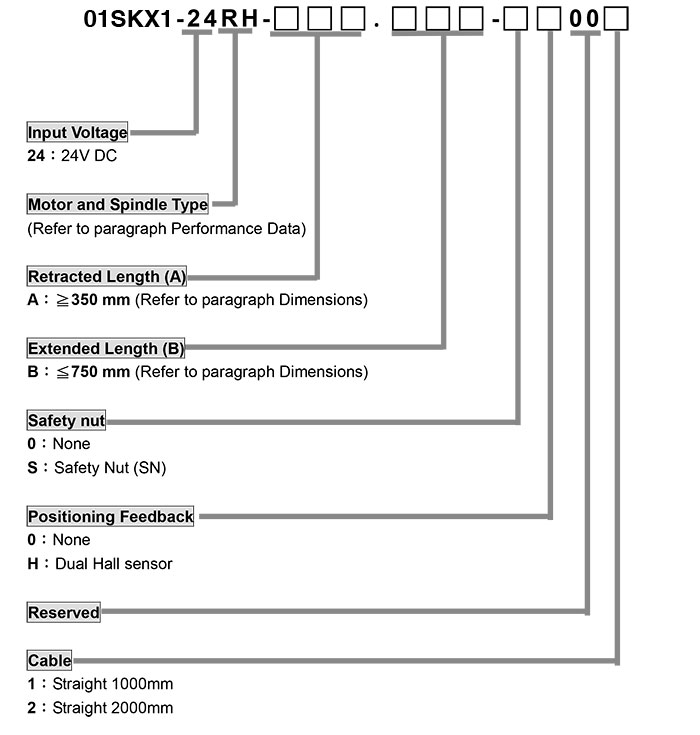

Расшифровка обозначения телескопической колонны
Расшифровка обозначения телескопической колонны 01SKX1

Брошюра с техническими данными (pdf), EN, V=706 kB
Инструкция по установке и использованию (pdf), EN, V=1.64 MB
